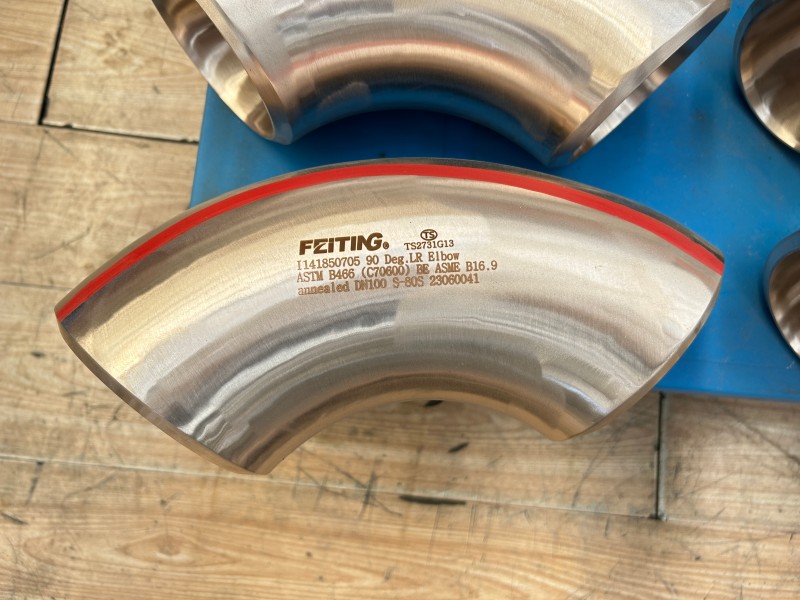

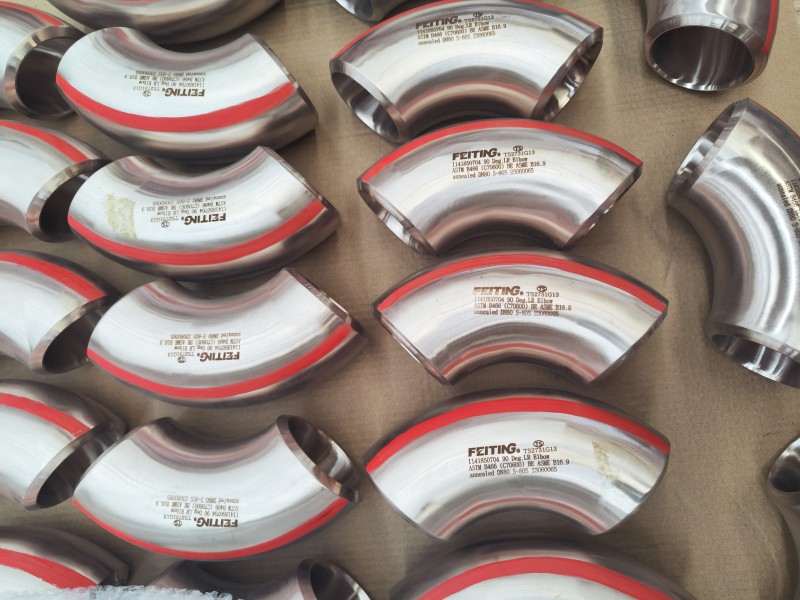

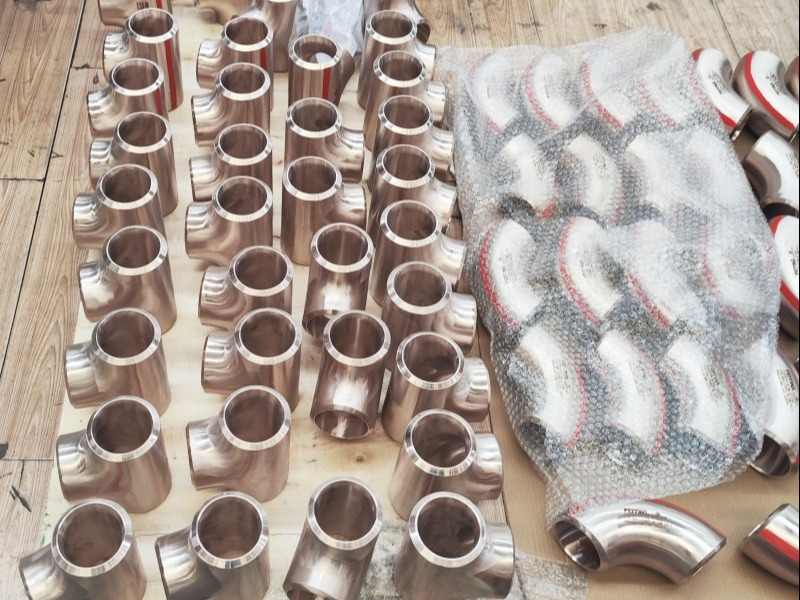

نوع:آرنج / کاهنده / سه راهی / کلاه / انتهای خرد / خم و غیره.
استاندارد：ASME، EN، گیگابایت
ویژگی ها:مقاومت عالی در برابر دمای بالا، مقاومت در برابر خوردگی برجسته
محدوده اندازه：1 تا 48 اینچ
اتصالات لوله آلیاژ مس نیکل به طور گسترده ای در صنایع مختلف، به ویژه در سناریوهایی که نیاز به ایمنی و قابلیت اطمینان بالا برای اتصالات خط لوله دارند، استفاده می شود. به دلیل مقاومت در برابر خوردگی استثنایی آنها معمولاً در موارد زیر استفاده می شود:
صنعت نفت و گاز
صنایع شیمیایی
نیروگاه های هسته ای
تاسیسات تصفیه آب
سایر برنامه های کاربردی با تقاضای بالا
ابعاد انتهای جوش برای تمام اجزای جوش لب به لب
امتیاز 16 بار
| اندازه*A | ضخامت دیواره لوله تی | قطر داخلی در انتهای جوش ب | ||
| مشخص شده است OF | مشخص شده است | حداقل | حداکثر | حداقل |
| 30 | 2.5 | 2.25 | 25.555 | 24.475 |
| 38 | 2.5 | 2.25 | 33.57 | 32.49 |
| 44.5 | 2.5 | 2.25 | 40.07 | 38.99 |
| 57 | 2.5 | 2.25 | 52.7 | 51.62 |
| 76.1 | 2.5 | 2.25 | 71.8 | 70.62 |
| 88.9 | 2.5 | 2.25 | 84.65 | 83.5 |
| 108 | 3.0 | 2.70 | 102.85 | 101.4 |
| 159 | 3.0 | 2.63 | 154.5 | 153.0 |
| 219.1 | 4.0 | 3.50 | 211.9 | 210.4 |
| 267 | 4.5 | 3.94 | 258.7 | 257.2 |
| 323.9 | 5.5 | 4.81 | 313.6 | 312.0 |
| 368 | 6.5 | 5.69 | 355.2 | 353.2 |
| 419 | 7.0 | 6.13 | 405.0 | 403.0 |
| 457.2 | 8.0 | 7.00 | 433.0 | 440.0 |
| 508 | 8.5 | 7.44 | 492.0 | 489.0 |
| 610 | 10.5 | 9.19 | 591.0 | 588.0 |
| 711 | 12.0 | 10.50 | 689.0 | 686.0 |
| 813 | 13.5 | 11.81 | 788.0 | 785.0 |
| 914 | 15.5 | 13.56 | 885.0 | 882.0 |
ابعاد انتهای جوش برای تمام اجزای جوش لب به لب
امتیاز 16 بار
| اندازه*A | ضخامت دیواره لوله تی | قطر داخلی در انتهای جوش ب | ||
| مشخص شده است OF | مشخص شده است | حداقل | حداکثر | حداقل |
| 30 | 2.5 | 2.25 | 25.555 | 24.475 |
| 38 | 2.5 | 2.25 | 33.57 | 32.49 |
| 44.5 | 2.5 | 2.25 | 40.07 | 38.99 |
| 57 | 2.5 | 2.25 | 52.70 | 51.62 |
| 76.1 | 2.5 | 2.25 | 71.80 | 70.62 |
| 88.9 | 2.5 | 2.25 | 84.65 | 83.50 |
| 108 | 3.0 | 2.70 | 102.85 | 101.40 |
| 159 | 3.5 | 3.06 | 153.0 | 151.50 |
| 219.1 | 4.5 | 3.94 | 210.9 | 209.40 |
| 267 | 5.5 | 4.81 | 256.7 | 255.20 |
| 323.9 | 7.0 | 6.13 | 310.5 | 309.0 |
| 368 | 8.0 | 7.00 | 352.0 | 350.0 |
| 419 | 9.0 | 7.88 | 401.0 | 399.0 |
| 457.2 | 9.5 | 8.31 | 440.0 | 437.0 |
| 508 | 11.0 | 9.63 | 488.0 | 485.0 |
| 610 | 13.0 | 11.38 | 586.0 | 583.0 |
| 711 | 15.0 | 13.13 | 683.0 | 680.0 |
| 813 | 17.0 | 14.88 | 781.0 | 778.0 |
| 914 | 19.0 | 16.63 | 878.0 | 875.0 |
نکته: بیضی - بیضی اتصالات جوش لب به لب تمام شده باید به گونه ای باشد که اختلاف حداکثر و حداقل قطر اندازه گیری شده در همان مقطع نباید از 2% اندازه تعیین شده در ستون 1 این جدول تجاوز کند.
*برای همبستگی اینچ/میلی متر -به مقدمه، همه ابعاد به میلی متر مراجعه کنید.
